528

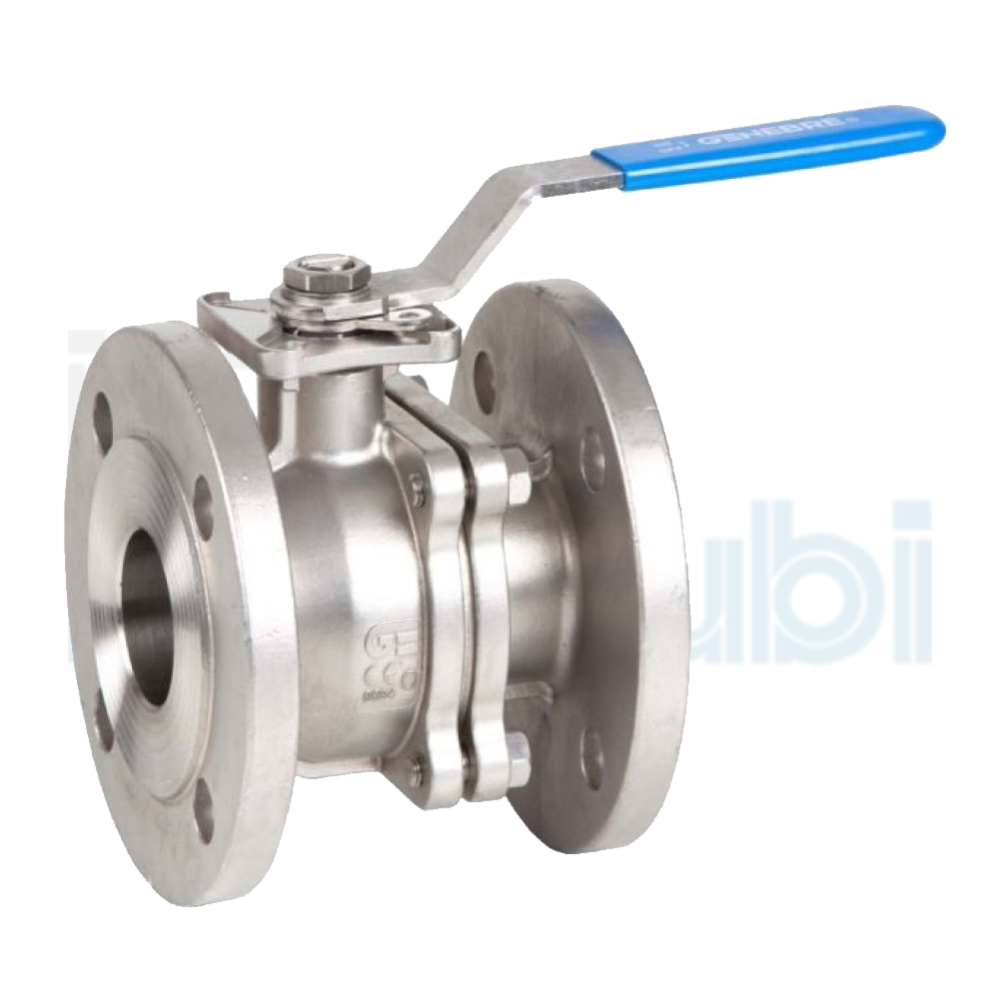

VALVOLA A SFERA ACCIAIO INOSSIDABILE, PASSAGGIO TOTALE FLANGIATA

Caratteristiche tecniche
1. Valvola a sfera passaggio totale, 2 pezzi
2. Estremità flangiate secondo DIN 2501-EN.
PN40 da DN15  a DN50 e Pn16 da Dn65 a DN200
3. Acciaio inox DIN 1.4408 (CF8M)
4. Disegni secondo le normative DIN 3357/ISO 5752
5. Scartamento tra le facce secondo DIN 3202 F4/F5
6. Sede della sfera in PTFE + 15% Fibra di vetro
7. Guarnizione spirometallica fino a DN32
8. O’ring dello stelo in Viton
9. Stelo anti-espulsione
10. Flangia ISO 5211 per montaggio diretto attuatore
11. Sistema di bloccaggio
12. Dispositivo anti-statico
13. Disegno anti-incendio

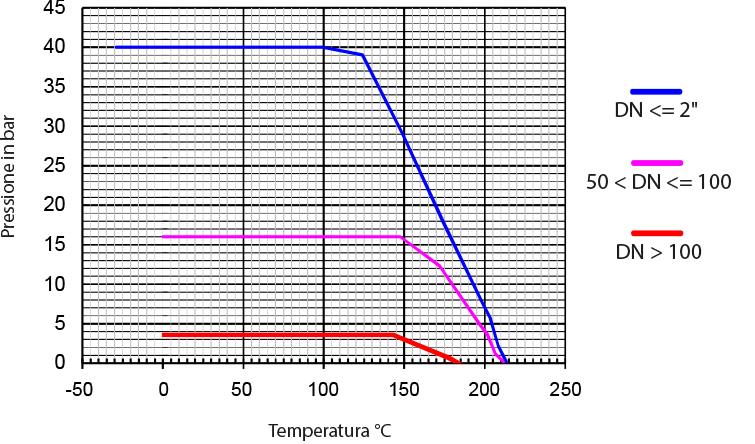

14. Pressione massima 40/16 bar
15. Temperatura d’esercizio -30°C + 180° C

528

VALVOLA A SFERA ACCIAIO INOSSIDABILE, PASSAGGIO TOTALE FLANGIATA

Caratteristiche tecniche
1. Valvola a sfera passaggio totale, 2 pezzi
2. Estremità flangiate secondo DIN 2501-EN.
PN40 da DN15  a DN50 e Pn16 da Dn65 a DN200
3. Acciaio inox DIN 1.4408 (CF8M)
4. Disegni secondo le normative DIN 3357/ISO 5752
5. Scartamento tra le facce secondo DIN 3202 F4/F5
6. Sede della sfera in PTFE + 15% Fibra di vetro
7. Guarnizione spirometallica fino a DN32
8. O’ring dello stelo in Viton
9. Stelo anti-espulsione
10. Flangia ISO 5211 per montaggio diretto attuatore
11. Sistema di bloccaggio
12. Dispositivo anti-statico
13. Disegno anti-incendio
14. Pressione massima 40/16 bar
15. Temperatura d’esercizio -30°C + 180° C

N°

Nome

Name

Materiale

Material

Finitura Superficiale

Surface Treatment

1

Corpo / Body

Din 1.4408 (CF8M)

Decapata /

Shot blasting + Picking

2

Coperchio / Cap

Din 1.4408 (CF8M)

Decapata /

Shot blasting + Picking

3

Sfera / Ball

Inox Aisi 316

---

4

Stelo / Stem

Inox Aisi 316

---

5

Guarnizione sede sfera /Seat ball

PTFE + GF

---

6

Guarnizione corpo - coperchio / Gasket

Spirometallica

---

7

Guarnizione corpo - asta / Stem Packing

PTFE+Grafite / PTFE+Graphite

---

8

O’ring Stelo / O’ring

VITON

---

9

Guarnizione / Stem packing

PTFE

---

10

Guarnizione / Stem ring

Inox Aisi 316

---

11

Rondella / Spring Washer

Inox Aisi 301

---

12

Dado / Nut

Inox Aisi 316

---

13

Rondella / Washer

Inox Aisi 304

---

14

Fermo molla / Stopper

Inox Aisi 304

---

15

Leva / Handle

Inox Aisi 304

---

16

Rivestimento leva / Handle sleeve

Vinyl

---

17

Dado / Nut

Inox Aisi 316

---

18

Perno / Stud bolt

Inox Aisi 316

---

19

Rondella di sicurezza / Lock Washer

Inox Aisi 304

---

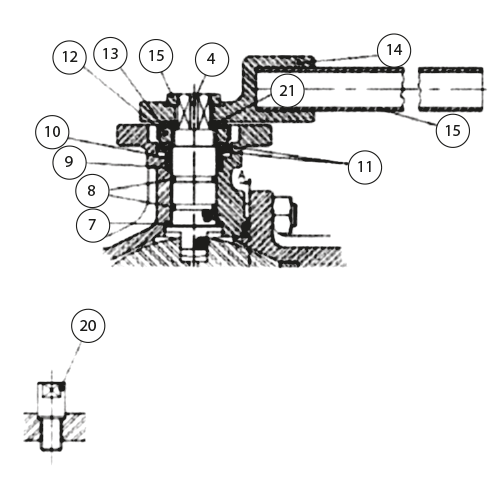

Molle a tazza
Le molle a tazza esercitano una forza costante sulle guarnizioni dell’albero, garantendo una tenuta stagna al variare delle condizioni di esercizio.

Rosetta anti svitamento
Previene lo svitamento del dado dell’albero quando sottoposto a un elevato ciclo di manovre.

N°

Nome / Name

Materiale / Material

Finitura /

Surface Treatment

14

Corpo della leva / Body Handle

AISI 304

Decapata / Shot blasting + picking

19

Dado / Nut

Inox AISI 316

---

20

Perno di bloccaggio / Stopper

Inox AISI 304

---

21

Antigiro / Lock washer

Inox AISI 304

---

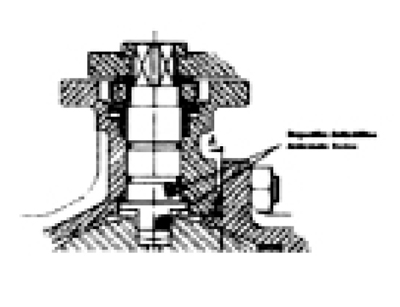

Questo dispositivo garantisce una continuità elettrica tra Sfera - Stelo - Corpo, esigenza particolarmente richiesta per i fluidi infiammabili.

Diametri

Size

Codice

Code

PN

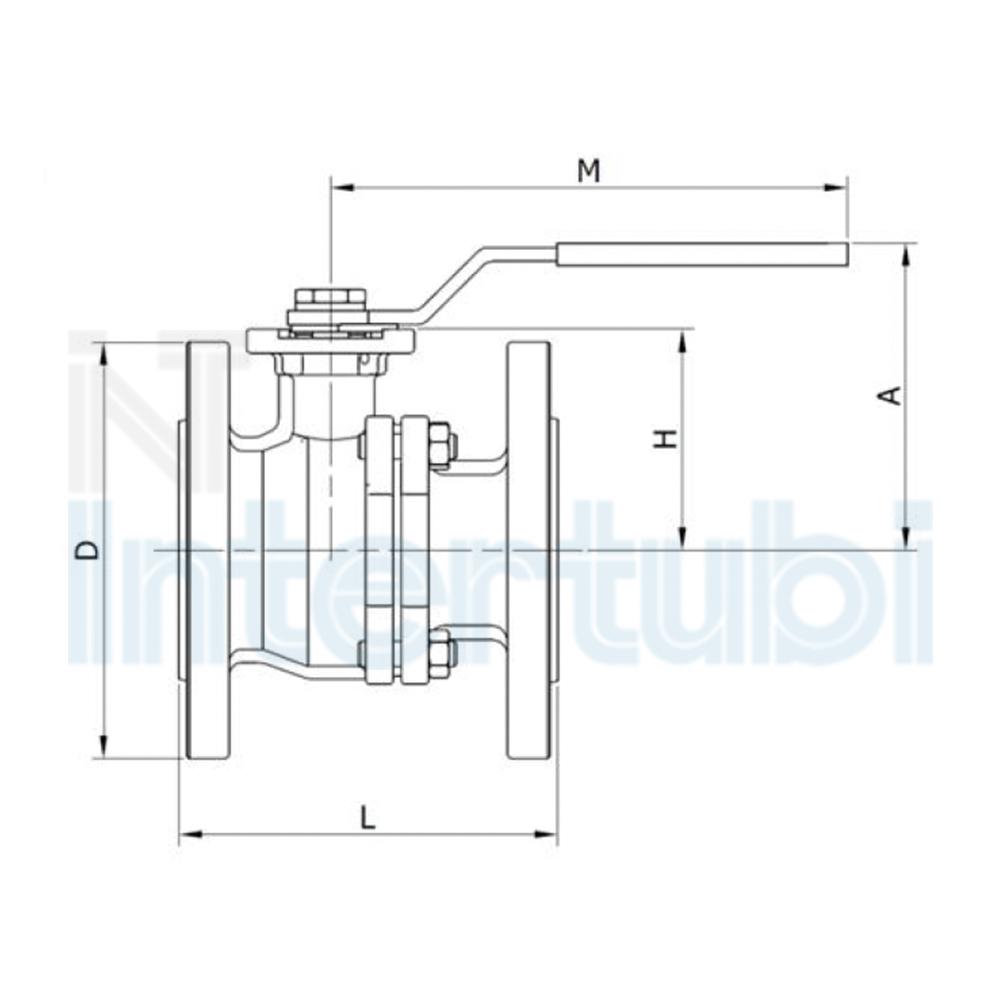

Dimensioni / Dimensions (mm)

H

h

Peso

Weight

(Kg)

ISO 5211

D

A

L

M

CxC

1/2"

IV5281/2

40

F04

95

85

115

170

9x9

46

9.5

2.20

3/4"

IV5283/4

40

F04/05

105

85

120

170

9x9

51

10

3.05

1"

IV5281

40

F04/05

116

95

125

170

11x11

57

11

3.75

1 1/4"

IV52811/4

40

F05/07

140

106

130

200

14x14

71

15.5

5.75

1 1/2"

IV52811/2

40

F05/07

150

110

140

200

14x14

76

15.5

7.00

2"

IV5282

40

F05/07

165

118

150

200

14x14

83

15.5

9.50

2 1/2"

IV52821/2

16

F07/10

185

170

170

380

17x17

119

21

14.75

3 ”

IV5283

16

F07/10

200

170

180

380

17x17

130

21

18.85

4”

IV5284

16

F07/10

220

170

190

380

17x17

145

21

26.25

5”

IV5285

16

F10/12

250

200

325

520

27x27

163

34

43.65

6”

IV5286

16

F10/12

285

220

350

620

27x27

180

34

60.85

8”

IV5288

16

F12

340

300

400

700

25x25

-

-

106.70


Misura

Size

Coppia

Activating torque (Nm)

1/2"

4 - 5

3/4"

7 - 8

1"

9 - 10

1 1/4"

12 - 14

1 1/2"

18 - 20

2"

28 - 30

2 1/2"

34 - 36

3"

58 - 60

4"

90 - 95

5"

130 - 150

6"

190 - 210

8"

380 - 410

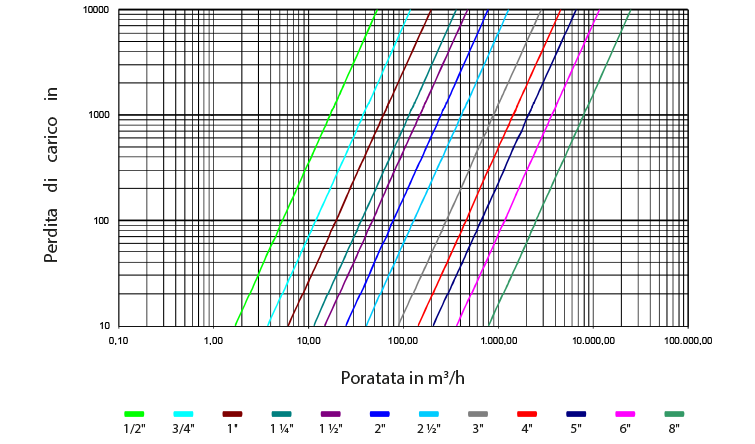

Kv = Quantità metri cubi per ora che passa attraverso valvola generando una perdita di carico in bar.

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

4"

5"

6"

8"

19

40

65

110

180

365

495

970

1620

2530

4050

8650
